Linha completa para fabricação de achocolatado em pós e outros blenders.
Com alta automação e otimização de espaço, maquinas compactas com estruturas para verticalização.( plataformas, mezanino, elevador, conexões, roscas transportadoras, linha dimensionada)
Linha composta por:
- Silos horizontais pulmão com rosca transportadora embutida, originalmente usado como pulmão das embaladoras verticais sendo potes e flexíveis.
Dimensões:
Dimensões e unidades disponíveis:
2 unidades com: 1 m altura por 1 m largura por 2,5 m comprimento.
3 unidades com: 65cm altura por 1 m de largura por 2,40 m comprimento, mais parte afunilada 70 cm altura por 1 m por 2,4 m comprimento.
1 unidade com: 70cm altura por 1,20 m largura por 2,00 m comprimento, mais parte afunilada 80 cm de altura por 1,20 m largura por 15 cm largura menor.
1 unidade com: 49cm altura por 1,30 m largura por 2,00 m comprimento, parte afunilada 95 cm altura x 1,30 m largura por 15cm largura menor.
Total de 7 unidades.
Existem silos com estrutura para verticalização de processo, bem como, mezanino.
- Elevador de carga.

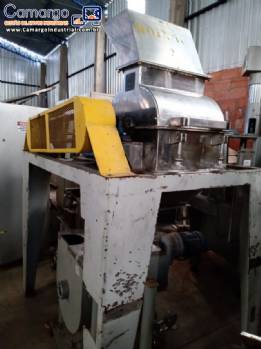

- Moinho martelo em aço inox.
Duas unidades do equipamento.
Marca: Tigre.
Motor: Com 30 cv.
Cada eixo tem 12 facas / martelos rotativos.
O equipamento possui 4 eixos no rotor.
Com 5 polias.
Moinho mais suporte em aço carbono.
Tamanho suporte:
Profundidade: 1,60m.
Largura: 1,20m.
Largura corpo do moinho: 47 cm.
Da boca até o chão: 1,14m.
Linha de misturadores de pós achocolatado blenders.
- Misturador horizontal intensivo para pós.
Marca: Semco.
Modelo: FM 300D (1Z).
Motor eixo principal:
Marca: WEG.
Com 20 CV.
Frequência: 60 Hz.
Voltagem: 220 V / 380 V.
Redutor motor eixo principal:
Marca: SEW-Eurodrive.
NE R.P.M: 1760.
NA R.P.M: 3.000.
Peso redutor: 146 kg.
Motor cisalhador / chopper.
Marca: WEG.
Com 10 CV.
Frequência: 60 Hz.
Voltagem: 220 V / 380 V.
Saída de produto:
Automática via cilindro pneumático.
Demais componentes: Festo.
- Misturador para produtos em pó.
Misturador Conemix.
Marca: Semco.
Interno em aço inox.
Dimensões aproximadas do equipamento:
Altura do corpo: 2,40 m / 2,35 m.
Diâmetro interno 1,58 m.
Motores: WEG.
Misturador em aço inox.
Marca: Semco.
Modelo: Conemix.
- Misturador cônico encamisado para aquecimento.
A linha possui um total de 3 misturadores, 2 conemix e um intensivo horizontal.
Linha de embalagens.
A linha possui 5 embaladoras para potes rígidos e 3 embaladoras para embalagens flexíveis ( 3 soldas e 4 soldas), temos mais opções de embaladoras, como Masipack SPK 250 fundo chato, pode ser escolhida outras embaladoras do estoque, segue listagem das embaladoras da linha original:
Embaladora envasadora para produtos em pó.
- Envasava achocolatado em potes rígidos.
Marca: ARV.
Equipamento em aço inox.
Sistema de envase por roscas em aço inox e servo motor.
Dimensões da esteira, largura e altura de dosagem em fotos.
Componentes:
Motor elétrico.
Marca: Danfoss Bauer.
Servo motor e drive:
Marca: Weg 04 SCA.
Chaves: Weg e Siemens.
CLP e IHM: GWA.
Coel.
- Embaladora envasadora para produtos em pó.
- Envasava achocolatado em potes rígidos.
Marca: ARV.
Equipamento em aço inox.
Sistema de envase por roscas em aço inox e servo motor.
Dimensões da esteira, largura e altura de dosagem em fotos.
Componentes:
Motor elétrico.
Marca: Danfoss Bauer.
Servo motor e drive:
Marca: Weg 04 SCA.
Chaves: Weg e Siemens.
CLP e IHM: GWA.
Coel.
- Embaladora vertical.
Marca: Bosch / ARV.
Dimensões formatos: 25 cm de circunferência.
Selagem horizontal: 42 cm.
Selagem inferior: 20 cm.
Esticador bobina: 52 cm.
Dosagem: Cabeçote rosca e servo motor.
Embaladora vertical para produtos em pó.
Marca: Bosch / ARV.
Dimensões de embalagem:
Esticador: 52 cm.
Selagem inferior: 26 cm
Esticador: 52 cm.
Selagem inferior: 26.
Selagem horizontal: 43 cm.
Circunferência formato 40 cm.
Dosagem: Cabeçote rosca e servo motor.
- Embaladora vertical com sistemas 4 soldas, 4 pinças.
Marca: Fabrima / ARV.
Tipo "falso stand up pouch".
Selagem inferior: 20 cm.
Selagem superior: 35 cm.
Esticador: 60 cm.
Seladora de potes para filme termoselaveis.
Marca: TekPack.
Opções para selagem quadrada e selagem para pote cilíndrico.
Algumas medidas nas fotos.
Componentes:
Unitronics M - 90.
Coel LML.
JHM RSR 10A.
Rele de estado solido Fotek SSR - 10 DD.
IHM / CLP Dakol.
Cilindro pneumático Parker.
Sistemas de ar comprimido Festo.
- Rosca transportadora em aço inox.
Comprimento total: 5,20 m (40 cm de motor ).
Boca de entrada formato retangular: 39 cm por 30 cm.
Boca de saída retangular: 21 cm.
Rosca de movimento livre sem eixo.
Componentes:
Motor WEG, 5 CV.
Sensor de nível Switron.
- Embaladora vertical com sistemas 4 soldas, 4 pinças.
Marca: Fabrima / ARV.
Tipo "falso stand up pouch".
Selagem inferior: 20 cm.
Selagem superior: 35 cm.
Esticador: 60 cm.
Rosca transportadora em aço inox.
Comprimento corpo da rosca: 3,20 m.
Redutor e motor: + 25 cm.
Largura interna do corpo da rosca: 6 cm.
Distancia entre aletas do eixo: 5 cm.
Boca de saída diâmetro interno: 18 cm.
- Encartuchadeira vertical automática.
Marca: Cam.
Equipamento italiano.
Movimentos mecânicos.
Produção máxima estimada: 60 unidades por minuto.
Equipamento sem eletrônica, pode ser oferecido com retrofit completo e programas novos, desmontagem total de todas peças, banhos e tratamentos.
Com cabinamento em acrílico.
Partes de contato em aço inox.
Também existem outras opções para encartuchamento. |
